微机控制电子式万能试验机 当前位置:首页 > 产品中心 > 扣件电子万能试验机

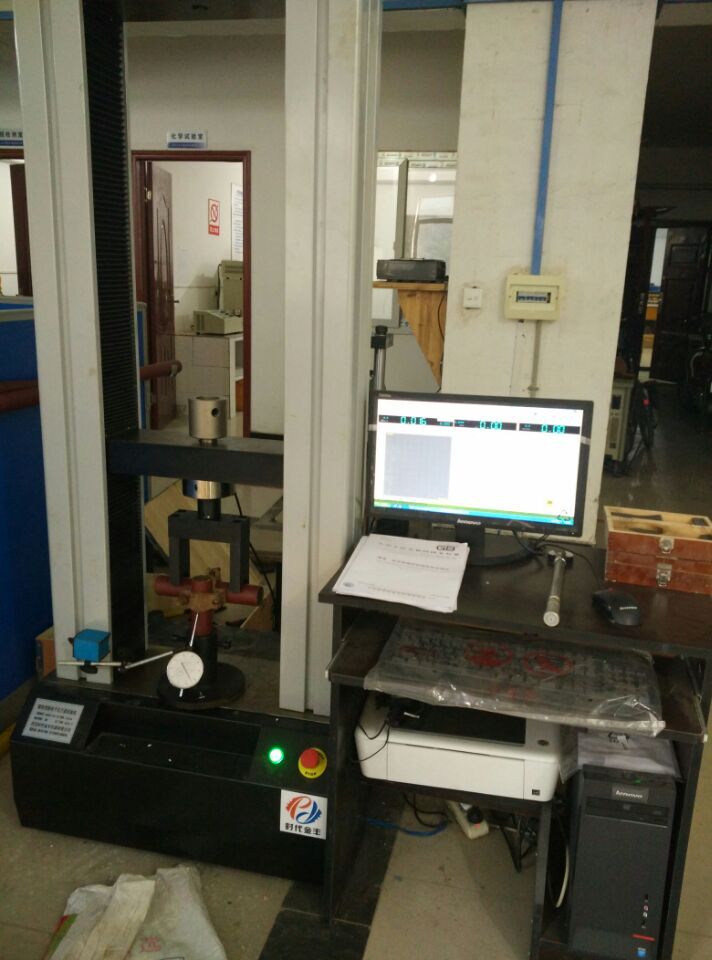

我公司生产的钢管脚手架扣件试验机,采用双空间结构,由交流电机驱动,结合高精度传感器,实现了电子万能试验机的高精度、宽范围、多功能的伺服控制。充分运用计算机技术对试验机进行各种参数预置、自动测量、控制,数据处理,绘制各种曲线及打印等。配备各种附具,完全符合GB16491-1996各项指标对试验机的要求,并且配备了扣件专用夹具,能够在一台设备上完成扣件力学性能的各项试验。符合钢管脚手架扣件国家标准(GB15831-2006)中的各项要求。适用于钢管脚手架扣件进行抗滑性、抗破坏性、抗拉、抗压项目进行检验。

一、  主要规格

1.      最大试验力(kN):                          100

2       测力范围:                        200N100000N

3.      拉伸空间(mm):                          600

4.      压缩空间(mm):                           600

5.      有效试验宽度(mm):                       400

6.      活动横梁最大行程(mm):                   900

7.      横梁升降速度(mm/min):         0.01500

8.       净重(kg):                    300

二、主要技术参数

1.  采用力传感器实现对试验机试验力的无惯性测量

2.    试验力测量范围:2100%FS(连续全量程测量FS传感器量程)200N100kN

3.    试验力测量误差:1%精密级

4.    试验力值显示:计算机屏幕显示直读数。

5.  采用光电编码器测量两钳口间位移,位移值由计算机屏幕显示。

6.    位移分辨率:0.01mm

7.    位移量程:600mm

8.    测量误差:±0.5%FS

9.    采用位移计测量扣件另一侧变形

10.         位移分辨率:0.01mm

11.         位移量程:10mm

12.         测量误差:±0.1%FS

三、主要功能及特点

1、 符合GB15831-2006等多种常用国家试验标准;

2.  PCI总线标准,微机自动识别和安装,做到“即插即测”;

3. 软件运行在Windows98/2000/XP操作系统;VC++语言编程。

4. 电子测量系统无电位器等手调元件,保证互换性,方便维修更换;

5. 内建大规模CPLD可编程器件,具备高速运算能力,实时处理数字信号;

6. 自动调零,传感器全量程测量,无须换档

7. 实时记录、动态显示试验曲线,并且实时展宽显示量程;

8.控制方式、控制速度随意设定,无切换冲击;

9. 试验过程可以动态切换控制模式、无级变速、平稳过渡;

10.提供可编程自动试验程序,可以创建、修改、保存自动试验程序及其参数,例如扭转各个加载阶段。

11. 采用人机交互方式分析计算被试材料的机械性能指标。

12.  采用标准数据库管理试验数据,支持批量试验;

四、主要配置

a)    100kN主机一台;(炫金色铝合金外罩,精密滚珠丝杠)

b)    钢管脚手架专用附具;(下附详细说明)

c)    高精密伺服调速系统一套;

d)    圆弧同步齿形带精密减速系统;

e)    高精密光电拉线编码器一支;

f)    广测100KN高精度负荷传感器;

g)    品牌计算机;

h)    A4喷墨打印机;

i)    软件一套;

j)    软件及用户界面:WINDOWS982000XPNT操作环境下的软件和交互式人机对话操作界面;

扣件夹具安装使用说明(本夹具依据GB 15831-2006钢管脚手架扣件特殊制作):

1扣件抗滑抗破坏夹具(见简图一):安装在中横梁和工作台之间,由双压头6、底座7组成。做扣件抗滑抗破坏试验时,将压头6通过定位销4放入联接螺母3,用锁紧螺钉5拧紧,把底座7用螺钉固定在工作台8上,然后把试样的竖管放入底座用紧定螺钉紧固,试样的横管位于压头6的下方,启动设备即可做此试验。

 1.中横梁    2.负荷传感器    3. 联接螺母    4.定位销

    5.锁紧螺钉  6.压头          7.底座         8.工作台

简图一

2. 扣件扭转刚度性能夹具:安装在中横梁和工作台之间,由单压头、扭转架组成,扭转架置于设备后面,保证扭转架的中心与设备压头的中心距离为1000m。做扣件扭转刚度性能试验时,将扣件扭转刚度性能试样的竖管放在扭转架中,两端并用螺钉紧固,让横管1000m处的中心位于设备单压头下方即可做试验。

3.对接扣件抗拉性能夹具(见简图二):安装在上横梁和中横梁之间,由夹具体4和销轴5组成。做对接扣件抗拉性能试验时,先将试样放入上夹具体中,插入销轴,然后启动设备让中横梁上移,将试样放入下夹具体插入销轴即可做试验。

简图二

4.底座抗压性能夹具(见简图三)安装在中横梁和工作台之间,由上压盘6、下压盘7组成。做底座抗压性能时,将扣件抗滑抗破坏夹具中的压头6从联接螺母3中卸下换上本夹具的上压盘6,下压盘7放在工作台8上,然后将试样置于下压盘7上即可做试验。

1.中横梁     2.负荷传感器    3. 联接螺母    4.定位销

   5.锁紧螺钉   6.上压盘        7.下压盘       8.工作台

简图三
